风电液压拉伸器 风力发电高强螺栓连接的可靠保障

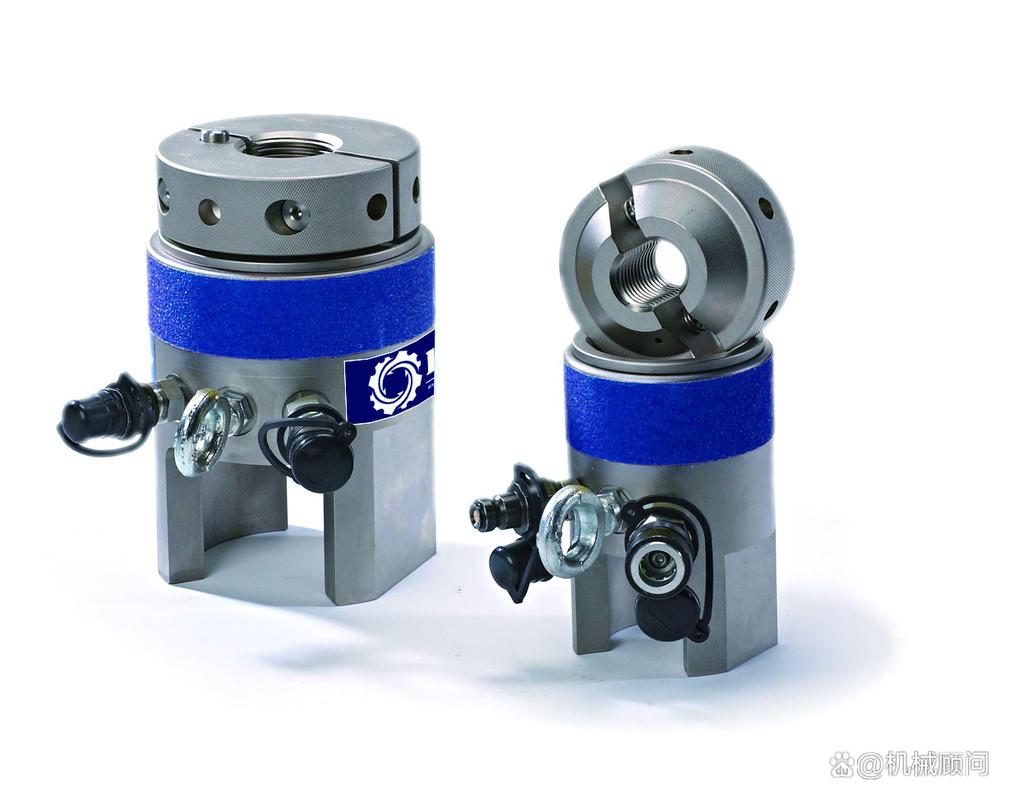

在风力发电行业，塔筒、叶片、法兰、轴承等关键部件的连接大量采用高强度螺栓。这些螺栓需要承受巨大的交变载荷和极端环境考验，其预紧力的准确性和一致性直接关系到整台风机的安全与寿命。在这一背景下，风电液压拉伸器作为一种专业的螺栓预紧工具，发挥着举足轻重的作用。\n\n一、什么是液压拉伸器？\n\n液压拉伸器是一种利用液压原理对螺栓进行拉伸，使螺栓产生弹性伸长，然后在伸长状态下旋紧螺母，从而获得精确预紧力的工具。它的核心工作逻辑可以概括为“先拉伸，后紧固”：\n\n1. 将拉伸器套在待紧固的螺栓上，拉伸器的活塞与螺栓伸出端连接。\n2． 通过液压泵向拉伸器供油，高压油推动活塞，对螺栓施加一个纯轴向的拉力。\n3． 螺栓在拉力作用下被拉长（发生弹性变形），此时螺栓的夹紧力暂时由拉伸器承担，螺母与连接件之间出现微小的间隙。\n4． 用拨杆或专用工具轻松旋紧螺母（通常只需很小的力矩），使其贴紧垫圈或法兰面。\n5． 液压泵卸压，活塞回缩，螺栓的弹性收缩力转化为对连接件的夹紧力，即螺栓预紧力，牢牢锁紧连接件。\n\n由于整个过程螺栓只受轴向拉伸，不承受扭转剪应力，因此预紧力控制精度高（通常可达±5%以内），尤其适于需要精确、同步预紧的大型螺栓组。\n\n二、为什么风力发电需要专用的液压拉伸器？\n\n风力发电机组的连接螺栓有鲜明特点：\n\n- 规格大：常见M36、M42、M48甚至更大的螺栓，手动扭矩扳手难以达到所需预紧力。\n- 数量多且分布密集：塔筒法兰一周常有100颗以上螺栓，需要同步或分组顺序加载，以保证法兰面受力均匀。\n- 空间受限：机舱内、叶根、轴承等位置狭小，普通扳手无法施展，需要轻薄、可定制形状的拉伸器。\n- 标准严格：预紧力偏差过大会引起法兰间隙超标、螺栓疲劳断裂等风险，多采用拉伸预紧工艺来满足设计规范。\n\n因此，风电液压拉伸器通常是按螺栓规格、所需的拉拔力、现场空间尺寸专门设计或选型的。一套完整系统包括：拉伸头（含活塞、密封件、接哈）、高压软管、分配器、以及手动或电动液压泵。多同步拉伸时，还会用集中控制器让几个拉伸器同时升压，保证各项螺栓的拉伸刚度一致。\n\n三、风电液压拉伸器的典型工作流程\n\n以塔筒法兰连接螺栓为例，拉伸预紧的标准步骤通常包括：\n\n1. 清洁螺栓螺纹、螺母接触面和法兰贴合面，去除毛刺与油污。\n2. 布置拉伸器并将夹头拧入螺杆端部或直接套装，连接高压油管和泵站。\n3. 按对角线交叉、多步加载的原理进行。通常先加至目标预紧力的30%、60%、100%油压压，分几步升高，使法兰与垫面向均匀贴近。\n4. 在整个预紧过程中，每达到一步压力都要暂停：检查周围螺栓松懈与否，并通过螺母拔杆紧凑放松侧螺母？实际操作是在保持拉伸状态时较轻松即可旋拧螺母触垫。等全部螺栓完成后机? 再看情况补压和紧张。\n5. 全部拧紧后（螺母打到将触碰到法兰面硬受阻动位置），卸除拉伸器油压，移出拉伸器再转移工位。组别中对角选角标记使用液压拉伸流程防止过量变形并写入执行手册标准化操作。 ? （这处作修正介绍）。待一组10-20个柱子结束后锁紧并进行下一轮交替复拉.。操作员留意电动泵压力表和标定头联动提示满足系统出厂给定规程。
